地下管廊綜合監控系統嚴格依據GB50838-2015城市綜合管廊工程技術規范設計，以監控為主的規范化監控平臺，全面提升地下綜合管廊監控機構的業務效能和質量，系統全面支持環境監控、設備自控聯動、數據上傳、數據存儲、數據報表、遠程推送報警等客戶化管理。

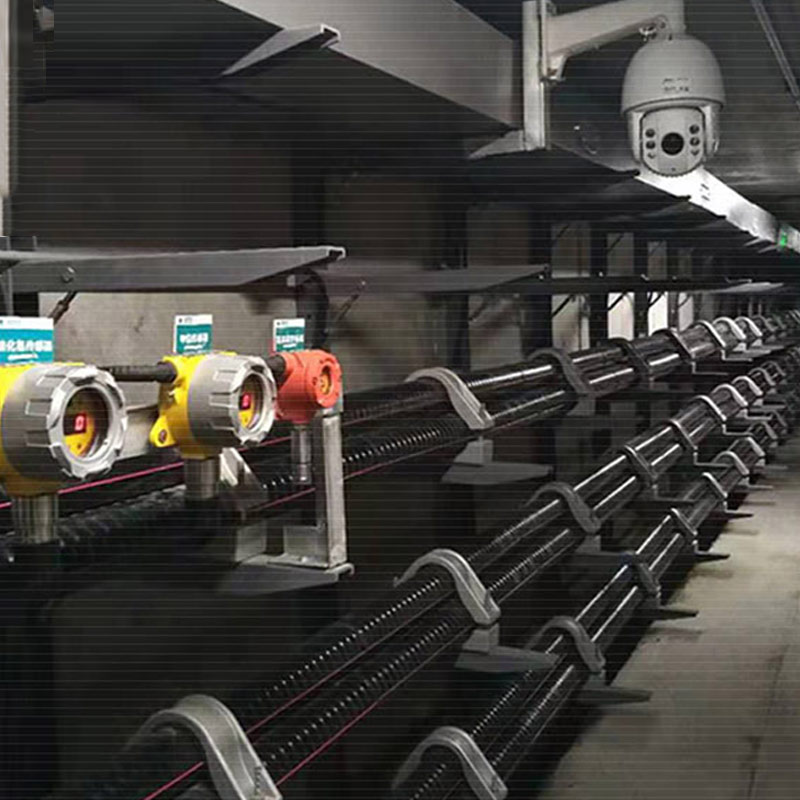

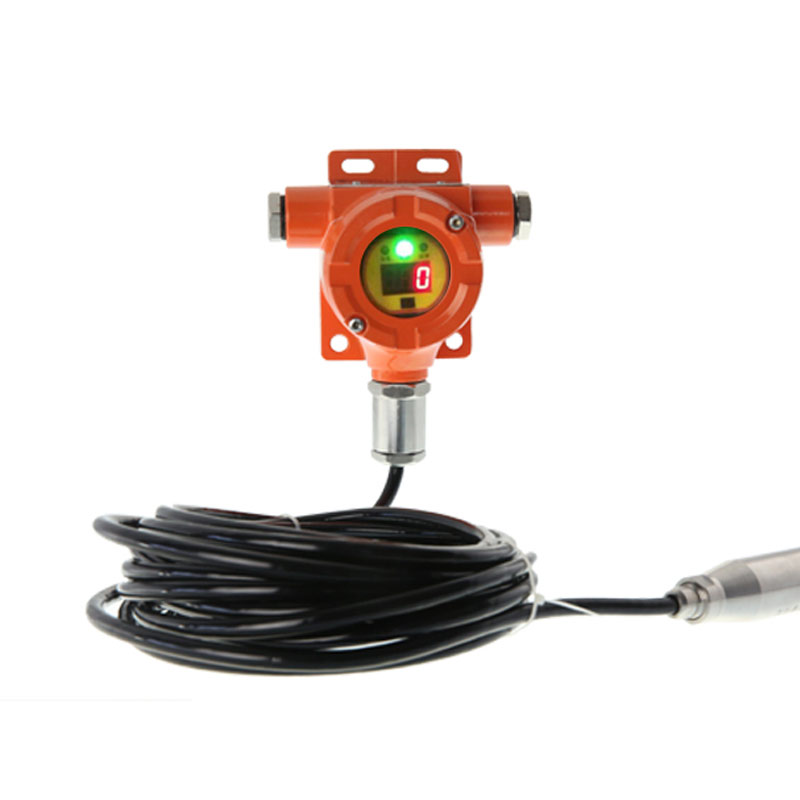

        1、監控功能：在地下綜合管廊放置氣體檢測儀表、液位儀表、溫濕度儀表等各種傳感器，通過控制主機將各種信號采集、存儲、自控、上傳，實現對地下綜合管廊的環境監控。

        2、數據存儲功能：在監控中心裝有數據服務器，采用磁盤陣列方式提高數據的安全存儲、可擴充能力，方便監控人員隨時查看監測數據。

        3、監控報警功能：監控中心監測到數據異常時，會及時彈出提醒窗口，并且根據事件重要程度會分別推送給不同的手機APP客戶端，或以短信的方式通知給負責人員，提高報警的時效性。

        4、手機APP功能：手機APP客戶端具有遠程數據查看、實時將定位坐標上報、事件照片上傳等功能，同時還可以接收監控中心推送的報警數據，以及下發的調度命令、任務確認和復查等信息，而且還可以通過近距離通信技術將控制主機的運行參數讀取到手機APP中進行存儲，待手機有網絡時，再將運行參數通過4G網絡上傳至監控中心。

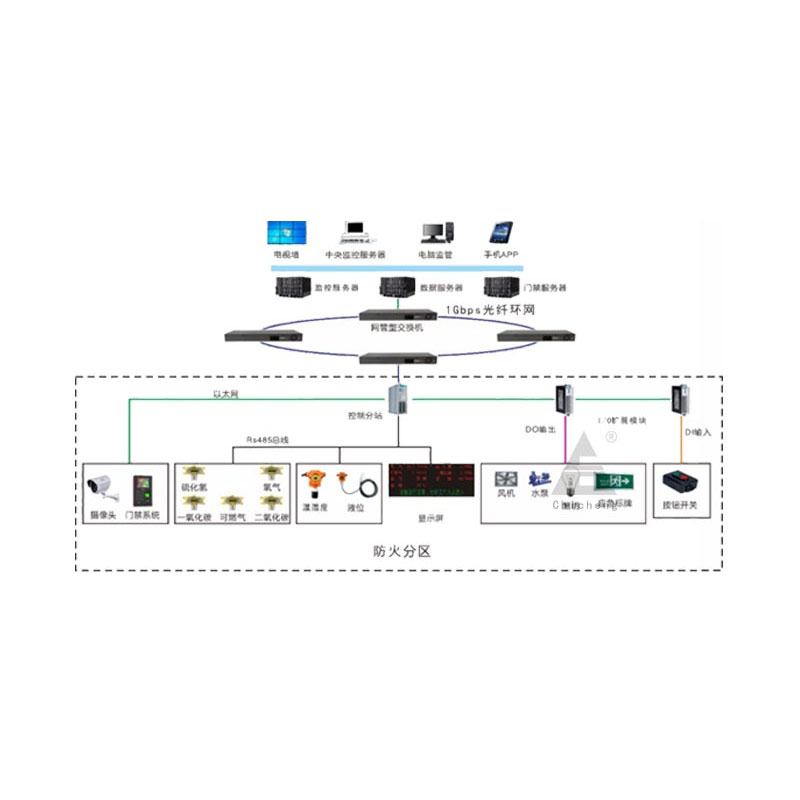

        1、采集自控系統：控制器通過采集氣體探測器、溫濕度儀表、液位儀表、風機狀態、水泵狀態、按鈕開關、門禁系統等，經過CPU邏輯運算，按照設定參數自動對外設進行控制，并且將采集到的數據主動上傳到數據服務器，達到實時同步，并驅動LED顯示屏，實時顯示該區域環境參數，及時提醒是否適合人員進入該場所。

        當控制器所處防火分區發生事故時，不但能夠?qū)?shù)據主動上傳到監控服務器，而且還能將數據分發給相鄰的防火分區，使相鄰防火分區按照設定參數自動打開或關閉風機、排水泵等設備，使管廊運作更加安全可靠。

        2、光纖環網傳輸：為了提高數據傳輸?shù)目煽啃裕覀儾捎眠M(jìn)口網管型交換機組成光纖環網，該交換機具有網絡自愈時間短、設置簡單、靈活組網、鏈路冗余切換等特點，并能夠通過網絡監控軟件，實時查看網絡運行狀態，從而保證網絡的正常高效運行。

        3、數據監控系統：數據監控系統主要有數據服務器、電視墻、中央監控服務器、電腦客戶端、手機APP等部分組成。數據服務器主要將現場儀表的數據采集過來并存儲在磁盤陣列中，供其他設備隨時調用數據；中央監控服務器從數據服務器中調用過來監控?cái)?shù)據實時顯示在電視墻上，并實時與設定值比較，當數據偏離正常值時，驅動聲光報警裝置，并向手機APP端推送報警數據，并且手機APP可以在任何時間任意地方隨時查看監控?cái)?shù)據。

        4、視頻監控系統：網絡攝像機通過網絡將管廊內部實時圖像傳遞給監控服務器，監控服務器采用磁盤陣列存儲圖像數據，運用循環錄像技術，始終存儲最新的監控?cái)?shù)據。監控視頻數據不少于30天。

        該視頻監控系統能夠?qū)θ我庖粋€(gè)通道進行檢索回放，回放支持正常播放、快速播放、畫面暫停等。

        3.環境檢測

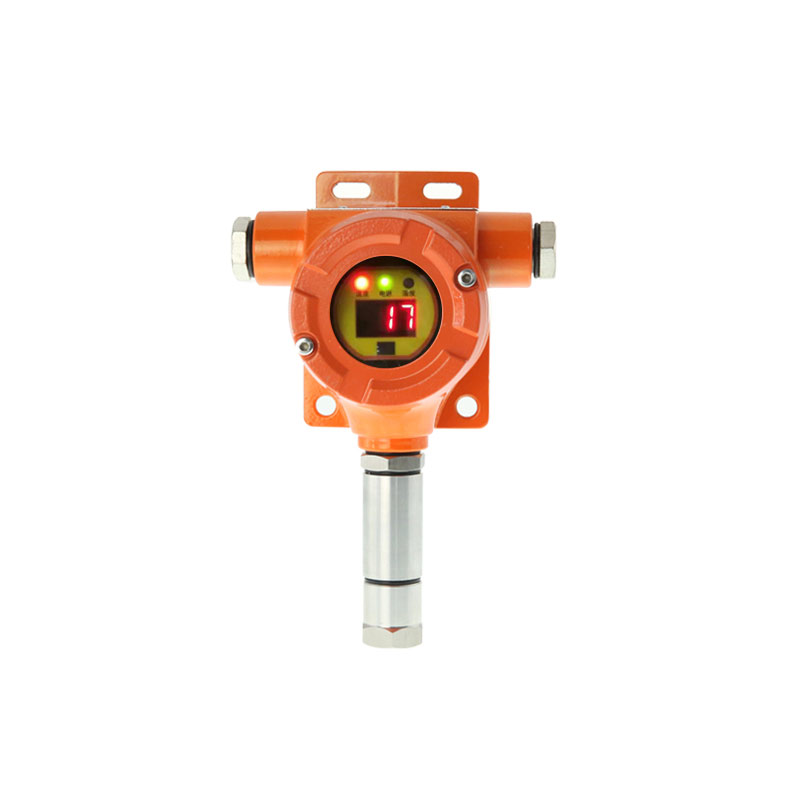

        a.氣體檢測儀表

        智能模塊化探測器為自然擴散方式檢測氣體濃度，采用進口傳感器，具有很好的靈敏度和出色的重復性；LED數碼管實時顯示泄漏氣體的濃度值，超過預設報警點立即啟動聲光報警信號或驅動排風系統；國際標準4-20mA信號和標準RS485 Modbus數字信號；儀器采用嵌入式微控制技術，操作簡單，功能齊全，可靠性高。

        該探測器具有性能優良、運行穩定可靠、安裝維護方便、測量氣體種類齊全等特點，滿足了工業現場安全監測對設備高可靠穩定運行和測量氣體種類多樣化的要求；已廣泛應用于地下綜合管廊、石油、化工、冶金、煉化、燃?xì)廨斉洹⑸t(yī)藥及水處理等行業。

本產品包含報警器系統以及對應的說明書、合格證、保修卡。
